Memahami GEM Frame dan T-CONT dalam Jaringan GPON

Pendahuluan

Dalam arsitektur Gigabit Passive Optical Network (GPON), efisiensi pengangkutan layanan dan pengelolaan bandwidth menjadi faktor krusial. Dua komponen fundamental yang berperan besar dalam mekanisme ini adalah GEM Frame (GPON Encapsulation Method) dan T-CONT (Transmission Container). Keduanya bekerja secara sinergis untuk memastikan berbagai jenis layanan—seperti internet, VoIP, dan IPTV—dapat ditransmisikan secara efisien, terkontrol, dan sesuai dengan kebijakan Quality of Service (QoS).

Artikel ini membahas konsep GEM Frame dan T-CONT secara teknis, termasuk struktur, fungsi, serta klasifikasi tipe T-CONT beserta penerapan praktisnya di jaringan GPON.

GEM Frame dalam Jaringan GPON

Pengertian GEM Frame

GEM Frame merupakan unit dasar enkapsulasi layanan dalam GPON. Semua trafik layanan, baik Ethernet, TDM, maupun data lainnya, akan dikemas ke dalam GEM Frame sebelum ditransmisikan melalui jalur PON. Dengan kata lain, GEM Frame adalah “kendaraan” utama yang membawa data dari OLT ke ONU (downstream) dan dari ONU ke OLT (upstream).

Setiap aliran layanan diidentifikasi menggunakan GEM Port ID, yang dialokasikan oleh OLT dan bersifat unik dalam satu domain PON. Mekanisme ini mencegah konflik identifikasi antar ONU dan memungkinkan multiplexing layanan secara efisien, mirip dengan konsep VPI/VCI pada ATM, namun dengan fleksibilitas yang lebih tinggi.

Struktur Header GEM Frame

Header GEM Frame memiliki beberapa field penting, antara lain:

• PLI (Payload Length Indicator)
  Menunjukkan panjang payload data dalam satu GEM Frame, memungkinkan fragmentasi dan reassembly data berukuran besar.

• Port ID (GEM Port ID)
  Identifier unik untuk setiap aliran layanan, digunakan ONU dan OLT untuk memetakan data ke layanan yang sesuai.

• PTI (Payload Type Indicator)
  Digunakan untuk menandai tipe payload serta status frame (misalnya frame terakhir dalam fragmentasi).

• HEC (Header Error Control)
  Berfungsi untuk deteksi kesalahan pada header GEM dan mendukung mekanisme FEC guna meningkatkan kualitas transmisi.

Payload GEM dapat berupa fragmen frame Ethernet, tergantung pada skema pemetaan layanan yang digunakan (Ethernet GEM mapping).

T-CONT dalam Jaringan GPON

Pengertian T-CONT

T-CONT (Transmission Container) adalah kontainer logis yang digunakan untuk membawa trafik upstream dari ONU ke OLT. Setiap T-CONT diidentifikasi oleh Alloc-ID yang diberikan oleh OLT dan bersifat unik dalam satu PON.

Semua GEM Port yang membawa trafik upstream akan dipetakan ke satu atau lebih T-CONT. OLT kemudian mengatur kapan dan berapa besar bandwidth yang boleh digunakan ONU melalui mekanisme Dynamic Bandwidth Allocation (DBA).

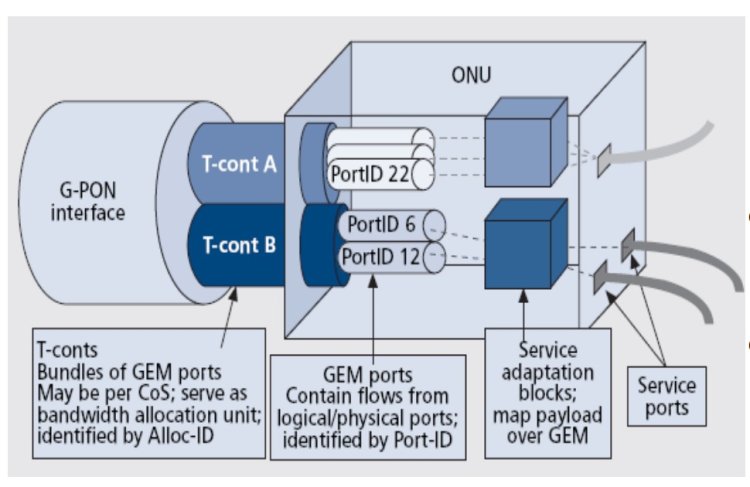

Hubungan GEM Port dan T-CONT

• GEM Port → Mengidentifikasi jenis layanan

• T-CONT → Mengatur cara dan prioritas pengiriman upstream

Dengan kata lain, GEM Port fokus pada apa yang dikirim, sedangkan T-CONT fokus pada bagaimana dan kapan data dikirim.

Jenis-Jenis T-CONT dan Jabarannya

Dalam standar GPON, terdapat lima tipe T-CONT, masing-masing dengan karakteristik QoS yang berbeda.

T-CONT Tipe 1 – Fixed Bandwidth

Tipe ini menyediakan bandwidth tetap (fixed) yang selalu tersedia dan dicadangkan secara permanen untuk ONU atau layanan tertentu.

Karakteristik:

• Tidak menggunakan mekanisme DBA

• Latensi sangat rendah dan deterministik

• Bandwidth selalu tersedia meskipun tidak digunakan

Penggunaan Umum:

• Layanan TDM legacy

• VoIP berbasis circuit emulation

• Aplikasi yang sangat sensitif terhadap delay dan jitter

Catatan Teknis:
Penggunaan T-CONT Tipe 1 harus dibatasi karena bersifat boros bandwidth.

T-CONT Tipe 2 – Assured Bandwidth

Tipe ini menyediakan bandwidth terjamin, tetapi alokasinya dilakukan secara dinamis melalui DBA.

Karakteristik:

• Bandwidth dijamin hingga nilai tertentu

• Lebih efisien dibanding Tipe 1

• Sedikit latensi akibat proses DBA

Penggunaan Umum:

• VoIP berbasis paket

• Layanan enterprise dengan SLA tertentu

Catatan Teknis:
Tipe ini ideal untuk layanan real-time yang masih toleran terhadap delay kecil.

T-CONT Tipe 3 – Assured + Non-Assured

Merupakan kombinasi antara bandwidth terjamin dan bandwidth tambahan (best effort).

Karakteristik:

• Memiliki minimum bandwidth terjamin

• Dapat memanfaatkan bandwidth ekstra jika tersedia

• Lebih fleksibel dibanding Tipe 2

Penggunaan Umum:

• VoIP + data

• Layanan bisnis kecil dan menengah

Catatan Teknis:
Tipe 3 sering digunakan karena keseimbangan antara QoS dan efisiensi bandwidth.

T-CONT Tipe 4 – Best Effort

Tipe ini tidak memiliki jaminan bandwidth dan hanya menggunakan sisa kapasitas jaringan.

Karakteristik:

• Tanpa jaminan minimum

• Mengandalkan bandwidth yang tidak terpakai

• Prioritas paling rendah

Penggunaan Umum:

• Internet broadband pelanggan rumahan

• IPTV non-priority

• Download dan browsing umum

Catatan Teknis:
Paling hemat resource OLT, namun kualitas layanan sangat tergantung pada tingkat kepadatan jaringan.

T-CONT Tipe 5 – Hybrid

Tipe ini merupakan kombinasi dari Fixed, Assured, dan Best Effort bandwidth dalam satu T-CONT.

Karakteristik:

• Sangat fleksibel

• Mendukung skema layanan kompleks

• Konfigurasi lebih rumit

Penggunaan Umum:

• Layanan triple-play (Internet, VoIP, IPTV)

• Pelanggan premium dengan SLA khusus

Catatan Teknis:
Sering digunakan pada implementasi GPON modern karena mampu mengakomodasi berbagai profil layanan dalam satu ONU.

Kesimpulan

GEM Frame dan T-CONT adalah dua pilar utama dalam pengelolaan layanan GPON. GEM Frame bertanggung jawab pada enkapsulasi dan identifikasi layanan, sementara T-CONT mengatur alokasi bandwidth upstream melalui mekanisme DBA. Pemahaman mendalam terhadap tipe T-CONT sangat penting bagi engineer OLT untuk merancang jaringan GPON yang efisien, scalable, dan sesuai dengan kebutuhan layanan pelanggan.
